双 iPhone 立体 3D 拍摄系统搭建与 Genlock 校准

记录一套基于 PDMOVIE 3D AIR、Blackmagic Camera ProDock、Ambient Genlock 和双 iPhone 的立体 3D 拍摄硬件链路与现场校准流程。

Stereoscopic 3DGenlockiPhoneCamera RigWorkflow

这份记录整理了一套双 iPhone 立体 3D 拍摄系统的硬件连接、同步校准和现场检查流程。它的重点不是单个设备，而是把分光系统、手机摄影机、外置接口、Genlock、Timecode、SSD 录制和实时 3D 监看串成一条可靠链路。

系统连接与硬件配置

核心光轴与音视频采集系统

  • 分光与准直核心： 系统核心架设在 PDMOVIE 3D AIR SMART 3D 影像系统上。两台作为主力摄影机的 iPhone 17 Pro 分别安置于上方（左眼）和后方（右眼），利用 3D AIR 的电控手动调校 IA 间距。
  • 影视级接口扩展： 两台 iPhone 17 Pro 分别接入各自独立的 Blackmagic Camera ProDock 扩展坞中。该扩展坞负责将 iPhone 的原生 USB-C 转化为标准影视工业接口，包括 HDMI、BNC Genlock、独立供电及外置存储接口，并适配 Blackmagic Camera App。

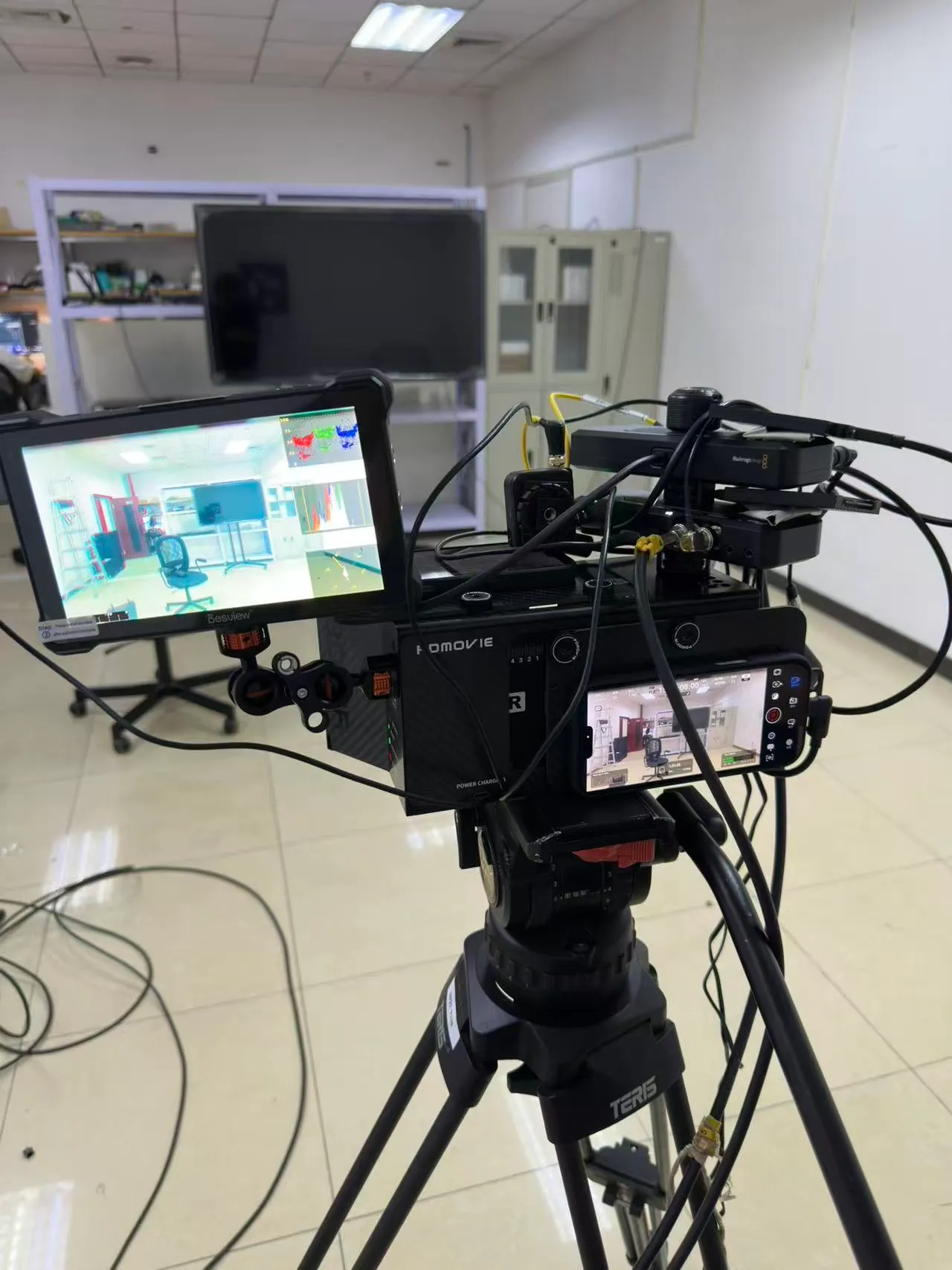

双 iPhone 立体 3D 拍摄设备搭建图

硬件级高精度锁相与时间码

  • 同步源： 采用 Ambient Genlock 作为同步锁相发生器。
  • 链路设计： 从 Ambient 发出高精度 Genlock 同步信号，通过 BNC 屏蔽线一分二接入两台 Blackmagic Camera ProDock 的 Genlock In 接口。
  • 时间码： 时间码使用谛听设备，连接 Blackmagic Camera ProDock 的 TC In 接口。
  • 技术目的： 配合 iOS 和 iPhone 17 Pro 的底层硬件级同步支持，让两台 iPhone 的传感器实现帧级同步，尽量避免 3D 拍摄中因双目快门不同步导致的运动撕裂与视觉眩晕。

数据存储与实时监看

  • 高速录制： 两台 ProDock 的独立扩展 USB-C 接口各外接一块高速移动固态硬盘，用于高码率 ProRes RAW 或 ProRes 422 HQ 视频的实时本地写入。
  • 双耳监听： 本次暂不接入双耳监听。
  • 实时 3D 合成监看： 两台 ProDock 的 HDMI Out 导出左、右目的原生画面，输入至 PDMOVIE 3D AIR 的内置合成板。经 3D AIR 硬件实时渲染处理后，支持红蓝、左右等立体模式，再通过 HDMI Out 传输至机载小监视器，供摄影师确认立体视差与对焦状态。

供电

  • 主供电源： 采用充电宝以及户外移动电源，例如 DJI Power 1000。
  • PDMOVIE 3D AIR 供电： 使用 USB-C 供电，并保留内置电池作为机动供电。
  • Blackmagic ProDock 供电： Blackmagic ProDock 标准直流输入为 12V DC。现场可通过升压线将充电宝输出稳定在 12V，分别接入两台 ProDock 的 DC 输入端。

现场拍摄前置校准

  1. 开机顺序： 开启 Ambient Genlock -> 开启 Timecode -> 连接手机 Blackmagic Camera App -> 开启小监视器 -> 最后开启 PDMOVIE 3D AIR。
  2. App 状态检查： 务必确认两台 iPhone 的 Blackmagic Camera App 屏幕时码一致，上方均显示 EXT 与 REF 图标，表示硬件同步成功。

Blackmagic Camera App 中 Genlock 与 Timecode 连接成功

  1. App 核心设置对照表：
App 选项卡名称核心设置项目 / 参数规范
录制编解码焦段与裁切限制： ProRes RAW 只能使用 24、13、100 三个后置原生焦段，其他格式可使用裁切。
Genlock 触发限制： 分辨率选择 4K 或以下可以 Genlock，Open Gate 不能，120fps 时也不能 Genlock。
时间码显示： 选择 ProDock。
摄影机开启“锁定当前方向”。Reference Source 选择 External。
监看HDMI 输出选择视频信号。将监看限制在 HD，PDMOVIE 更不容易出故障。
媒体将片段保存到文件，并选择 SSD。
配件ProDock 选择时间码。
远程摄像机控制开启远程控制。建议机器上方的 iPhone（左眼）设置为被控设备，名称为 L；右眼为控制设备，名称为 R。打开多机位同步录制。

实操注意事项

  • 回到首页摄影机，调整拍摄参数之前，点击左侧三个小圆点，最下方选择可用的摄影机。选择后点同步，所有按钮都开启，再调整拍摄设置。调完之后再点一次同步或者重新检查。焦点和部分设置不能同步，必须手动设置。
  • 切勿点到屏幕画面。 点按画面会把手动设置的焦点和曝光重新变成自动。
  • 主控机画面左右滑动，一般向左滑动后，小监的红青显示就会出现。
  • 拍摄时注意时间码上方是否同时出现 REF 和 EXT 两个标签。没有出现时，通常说明 Genlock 或 Timecode 没有连上。
  • 拍摄非常容易过热，需要注意给 iPhone 降温，不要长时间手持。现场经验里湿纸巾降温效果最好，不拍摄时也应及时关闭屏幕。
